Low-E（低輻射）玻璃因（yīn）其表麵鍍有（yǒu）對紅外線高反射、可見光高透（tòu）過的功（gōng）能性銀膜，在鋼化過程中麵臨加熱不均（jun1）、膜層損（sǔn）傷（shāng）、翹曲變形、爆裂率高等技術難（nán）點。這些問（wèn）題（tí）源於Low-E膜層對熱輻射的高反射性，導致傳統鋼化爐無法實現均勻加熱。以下從工藝（yì）難點分析和爐體改造方案兩方麵係統闡述。

一、Low-E玻璃鋼化的主要（yào）工藝難點

1. 上下表麵吸熱差異大

原因：

Low-E膜麵對紅外輻射反射率（lǜ）高達80%以上，幾乎不吸收上部加熱器的熱輻射；而未鍍膜麵（下表麵）正常吸熱。

後果：

上表麵升溫慢，下表麵升溫快 → 玻璃上下溫差大 → 四角上（shàng）翹（qiào）、中部塌陷 → 鋼化後彎曲、波筋、甚至爆裂（liè）。

2. 膜層（céng）易受高（gāo）溫（wēn）或摩擦損傷

在線Low-E：膜層（céng）耐（nài）溫約605℃，超過則（zé）氧（yǎng）化失效；

離（lí）線Low-E（先鍍後鋼）：銀膜更敏感，高溫（wēn）或與輥道摩擦會導致脫膜、劃傷。

風險點：加熱區陶瓷輥道汙染、風柵石棉繩磨損、玻璃與輥道相對滑動。

3. 加（jiā）熱時（shí）間延長，產能下降

為補償上表麵吸熱不足，需延長加（jiā）熱時間15%–30%，降（jiàng）低設備效率。

4. 冷卻階段應力分布不均

上表麵（miàn）溫度（dù）低、冷卻慢，下表麵冷卻快 → 殘餘應力不對稱（chēng） → 平整度差、自爆風險升高。

二、鋼化爐針（zhēn）對性改造方案

為解決上述問題，現代Low-E玻璃鋼化普遍（biàn）采（cǎi）用強製對流加熱技術（Convection Heating），對傳統輻射式鋼化爐進行（háng）係統性升級：

1. 加裝上下（xià）對流風機係統（核心改造）

原理（lǐ）：通過高（gāo）速噴嘴向玻璃表麵噴射高（gāo）溫（wēn）氣流（liú），以（yǐ）對流傳熱替代部分輻射傳（chuán）熱，繞過膜層反射問題。

結構：

上部：多組可調風嘴，直吹鍍膜麵；

下部：配合輥道間隙設計回流通道，避免擾動玻璃。

效（xiào）果：

上下表麵溫差控製在 ≤10℃；

加熱時間縮短至接近普通玻璃（lí）水平；

適用於單銀、雙銀、三銀等（děng）高反射Low-E玻璃。

2. 分區獨立溫控與（yǔ）功率調節

將加熱區分為 上/下獨立溫控段（如8–12段）；

上區設定溫度比下區高15–25℃（如上區630℃，下區610℃）；

配合（hé）對流風量調節，動態平衡熱（rè）輸入。

3. 優化輥道係統，保護膜層

陶瓷輥道：

表麵（miàn）超精磨處理（粗糙度Ra ≤0.2μm）；

定期清潔，防止玻（bō）璃屑劃傷膜麵。

運行方式：

采用“無滑動傳（chuán）送”技術（如正（zhèng）反（fǎn）轉平緩切（qiē）換）；

玻璃放置時鍍膜麵朝上（shàng），避免與輥道直接接觸。

4. 冷（lěng）卻段風（fēng）壓精（jīng）細化調控

上下風柵風壓獨立可調；

針（zhēn）對Low-E玻璃上表麵（miàn）散熱慢的特點（diǎn），適當降低上部風壓，避免冷卻不均導致翹曲。

5. 智能控製係統集成

引入PLC+HMI係統，預設不同Low-E類型（在線/離線、單銀/雙銀）的工藝（yì）參數庫；

實時監測爐溫、風速、玻璃位置，自動補償偏差（chà）；

支持數據追溯與遠程（chéng）診斷。

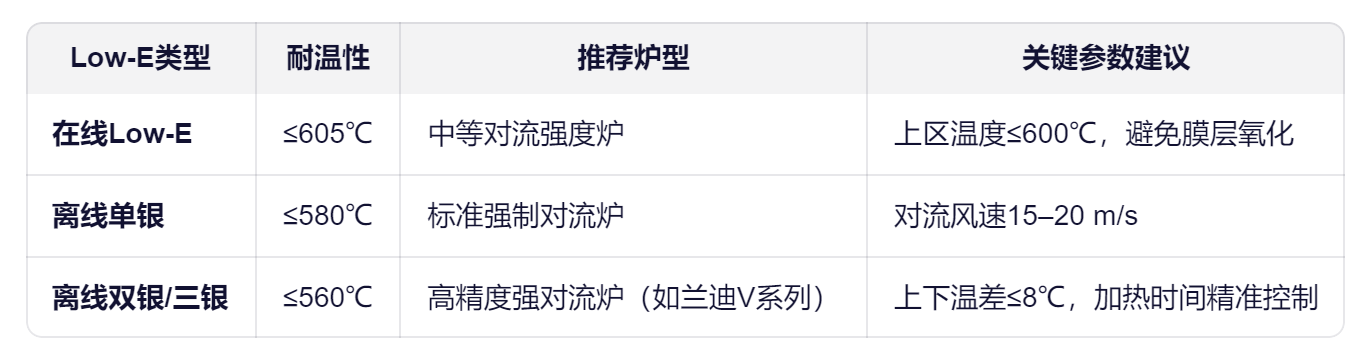

三（sān）、不同類（lèi）型Low-E玻璃的工藝適（shì）配建議

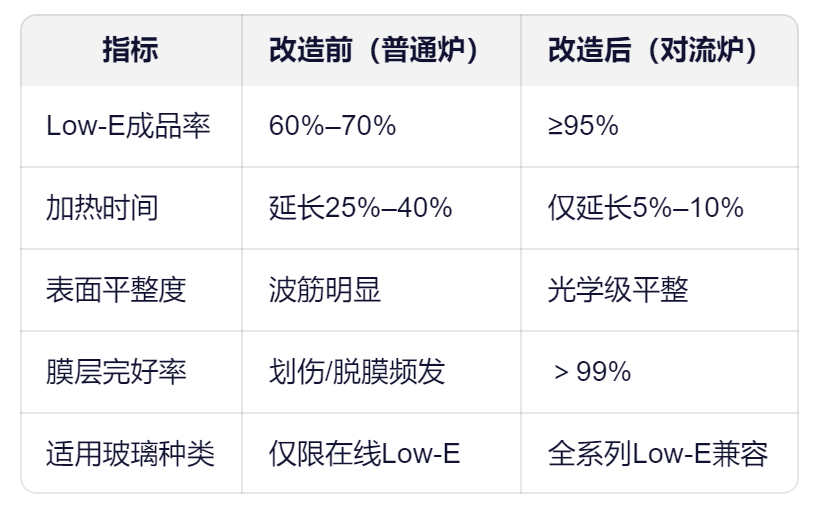

四、改造效益評估

Low-E玻（bō）璃鋼化的（de）本質矛盾在於（yú）膜層功能特性與熱加工需求的衝突。通過強製對流加熱 + 精細化溫控（kòng） + 膜層（céng）保（bǎo）護設計的爐體改造，可從根本上破解加熱不均、膜損（sǔn）、變形等難（nán）題。對於新建產線，應優先選用原生對（duì）流鋼化爐；對於存量設備，可通過（guò）加（jiā）裝對（duì）流（liú）模塊、升級控製係（xì）統實現低（dī）成本高效改造，從而滿足高端建築節能玻璃的製造需求。
